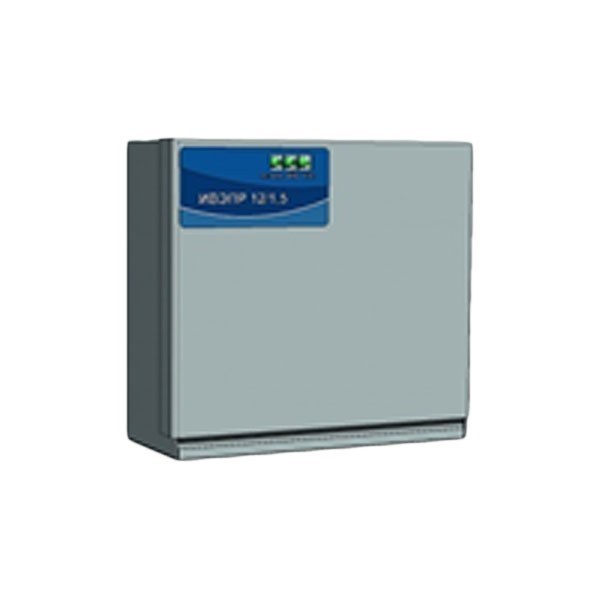

ИВЭПР 12/2 1х7 (1к) (112-2-2 исп.1к, К3)

ИВЭПР 12/2 1х7. (12 В, ток 2,0 А, металлический корпус под 1 АКБ 7 А*ч.) Выходное напряжение: при работе от сети (13,3…13,8) В., при работе от АКБ (10,8…13,5) В. Выходной номинальный ток 2,0 А (максимальный в течение 2 секунд – до 4,0 А). Входное напряжение сети 130-265 В. Диапазон рабочих температур -10…+40 °С. Светодиодная индикация (Сеть, Выход, АКБ). Сигнал «Авария» в виде транзисторного ключа, (в исполнении «-Р» – в виде реле «сухой контакт»). Электронная защита от КЗ выхода и от переполюсовки АКБ, защита АКБ от глубокого разряда, защита при сетевых перенапряжениях. «Интеллектуальный электронный ключ» тестирует АКБ и оптимизирует ток её заряда. Масса без АКБ не более 1,3 кг. Габаритные размеры 194х81х181 мм

Назначение:

Источник вторичного электропитания резервированный ИВЭПР 12/2 предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, систем контроля управления доступом, а также другой аппаратуры с номинальным напряжением питания 12В постоянного тока. Источник соответствует требованиям ГОСТ Р 53325-2009.



Конструкция

Источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схемы заряда АКБ. Функция резервирования осуществляется от одной необслуживаемой свинцовой аккумуляторной батареи (АКБ) напряжением 12 В, ёмкостью 4,5 или 7 А*ч.

Источник автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.

Источник обеспечивает: защиту от короткого замыкания выходов с автоматическим восстановлением напряжения после устранения аварийного режима; электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ. Выход источника имеет устройство защиты АКБ от глубокого разряда. В источнике питания ИВЭПР используется запатентованное схемное решение «интеллектуальный электронный ключ», обеспечивающий постоянное тестирование наличия и состояния аккумуляторной батареи, а также управляющий процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

В ИВЭПР предусмотрен сигнал «Авария» для передачи информации во внешние цепи об отсутствии сетевого напряжения, отсутствии или разряде АКБ или отсутствии выходного напряжения (например, из-за короткого замыкания в нагрузке). Выход «Авария» реализован в виде транзисторного ключа с напряжением на клеммах +12В / 0В.

Для отображения режима работы и состояния АКБ на переднюю панель корпуса выведены индикаторы: состояния АКБ (АКБ), выходного напряжения (ВЫХОД) и наличия сети (СЕТЬ).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная емкость АКБ 7 А·ч
Входное напряжение сети 130…265 В
Номинальный ток нагрузки  0…2,0 А
Максимальный ток нагрузки при наличии исправной и заряженной АКБ  4,0 А (в течение 5 секунд)
Выходное постоянное напряжение
– при работе от сети   13,3…13,8 В
– при работе от АКБ   10,8… 13,5 В
Напряжение отключения АКБ при защите от глубокого разряда  10,4 В ± 0,3 В
Пульсации выходного напряжения в режиме работы от сети  не более – 50 мВ от пика до пика
Собственное потребление источника от АКБ в резервном режиме  не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда  не более 5 мА
Мощность, потребляемая источником от сети не более 40 Вт
Ток заряда АКБ при напряжении на АКБ 12В не более 0,35 А
Диапазон рабочих температур   от -10 ?С до +40 ?С
Габаритные размеры корпуса, не более  194 х 81 х 181 мм
Масса источника без АКБ, не более  1,5 кг
Степень защиты оболочки по ГОСТ 14254-96  IP20
Время технической готовности источника к работе после включения напряжения питания не более 10 с.
Наработка на отказ  не менее 40 000 ч.
